Геология и топосъёмка: почему дому нужны оба исследования

Перед строительством дома важно выяснить, что находится под землёй и как устроен сам участок. Геология даёт сведения о грунтах и подземной воде для проектирования фундамента. Топосъёмка показывает рельеф, высоты и обследованные объекты на территории. Получить все эти сведения из одного исследования нельзя.

Вместе результаты помогают согласовать фундамент, высоту дома, въезд и отвод воды. Если вы готовите участок в Калининграде или области к строительству, полезно разобраться в составе работ до заказа. Тогда будет понятнее, какие материалы нужны проектировщику и что стоит сообщить исполнителю о будущем доме.

Что покажет каждое исследование

Какие сведения о грунтах нужны для дома

При осмотре участка вы видите траву, открытый грунт, неровности и следы воды. Под будущим домом грунты могут залегать слоями, различаться по составу, состоянию и свойствам. Вид верхнего слоя не раскрывает всю толщу, с которой будет взаимодействовать здание. Впечатлений «земля плотная» или «здесь сухо» для расчёта фундамента недостаточно.

Чтобы изучить грунты и подземную воду, проводят инженерно-геологические изыскания — в разговоре их называют геологией участка. Исполнитель работает на участке и исследует отобранные образцы в лаборатории. Состав этих работ определяют в программе исследований с учётом будущего дома. В результате проектировщик получает характеристики грунтов, позволяющие оценить их работу под нагрузкой, и сведения о подземной воде.

Грунт, который воспринимает нагрузку от фундамента, называют основанием. Сам фундамент передаёт ему нагрузку здания. Поэтому выбирать конструкцию фундамента нужно с пониманием того, на что она будет опираться. В техническом отчёте собраны результаты, которые проектировщик использует при расчёте.

Запись «песок» или «суглинок» ещё не объясняет, какой фундамент подойдёт. Нужно знать свойства и залегание грунтов, размеры, этажность и конструкцию дома. Поэтому при заказе расскажите о предполагаемом здании и уточните, какие характеристики нужны проектировщику. Самостоятельно назначать испытания владельцу не требуется; исполнитель должен объяснить, как предложенный состав работ отвечает задаче строительства.

Сведения о подземной воде рассматривают вместе с датой и условиями наблюдения. Замер показывает её положение во время работ. При проектировании учитывают возможные сезонные изменения и изменения, связанные с застройкой территории. Разовый результат нельзя принимать за постоянную глубину воды на все годы. У проектировщика стоит уточнить, как наблюдения учтены при выборе фундамента и других решений для дома.

Для высоты въезда и положения дома относительно дороги нужны измерения поверхности участка. Их даёт топосъёмка.

Как топосъёмка помогает разместить дом

На топографическом плане рельеф и обследованные объекты показаны с координатами и высотами. Высоту точки относительно принятого уровня называют отметкой. По отметкам проектировщик сопоставляет место будущего дома, въезд и другие обследованные части территории. Так можно работать с измеренными высотами даже там, где на глаз земля кажется почти ровной.

Место и контур будущего дома на плане называют пятном застройки. Выбирая его, нужно продумать и высоту здания: где окажется пол относительно прилегающей земли, как подойти к входу и как устроить въезд с дороги. Топосъёмка показывает существующие высоты. Какими их сделать при строительстве, определяют в проекте.

При просмотре чертежей попросите показать, где обозначена нынешняя поверхность земли, а где — предлагаемая. Это поможет понять, что уже измерено, а что ещё предстоит выбрать. Например, отметка на топоплане сама по себе не является указанием, на какой высоте строить дом.

До съёмки согласуйте, какую территорию она охватит. Если для проектирования въезда нужны сведения о примыкающей дороге, скажите об этом заранее. Заказ должен включать территорию, с которой предстоит работать проектировщику. Так вы будете понимать, какие сведения получите и где заканчивается охват съёмки.

Отдельно уточните, какие сведения об инженерных сетях войдут в результат. Их получают из имеющихся материалов, при съёмке и обследовании по заданию. Наличие топоплана не позволяет считать найденными все скрытые коммуникации. Перед земляными работами проектировщику и исполнителю нужно понимать, что известно о сетях и где их положение ещё предстоит уточнить. Назовите эту задачу при заказе, чтобы содержание плана было понятно до начала проектирования.

Топосъёмку легко спутать с установлением границ участка. Эти работы дают разные результаты: изображённый на топоплане забор сам по себе не устанавливает кадастровые границы. Если вам нужно уточнить границы своего участка, обсудите отдельные кадастровые работы.

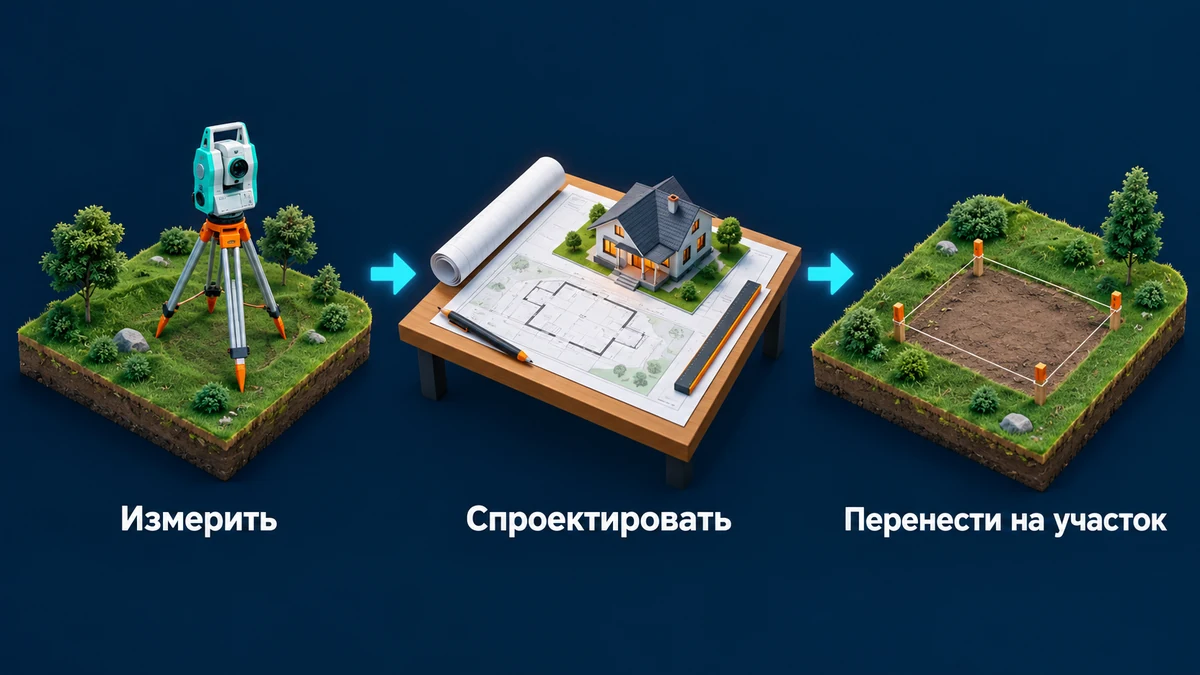

Есть и другая отдельная работа — разбивка. Так называют перенос проектного положения дома на участок. Её выполняют, когда положение здания уже определено в проекте. Топографический план помогает выбрать это положение, но сам по себе ещё не закрепляет будущий дом на местности.

Если участок расположен ниже дороги

Рассмотрим условный участок: место будущего каменного дома находится ниже дороги. Владелец собирается поднять землю подсыпкой. Но до начала работ ещё нужно определить, до какой высоты её поднимать, каким будет въезд и где окажется вход в дом. Необходимость и объём подсыпки предстоит обосновать вместе с высотами будущей застройки.

Топографический план позволит сопоставить высоты в обследованных пределах. Геологический отчёт покажет изученные грунты и подземную воду. На этой основе проектировщик сможет рассмотреть вместе высоту пола, прилегающую землю, въезд и условия работы основания. Удобный сам по себе въезд может не согласоваться с выбранной высотой дома. Поэтому эти части проекта нужно увязать до работ на участке.

Подсыпка меняет поверхность и высоты территории. Если вы планируете её делать, сообщите об этом проектировщику заранее. Предложение «сначала завезём грунт, потом разберёмся с домом» оставляет без ответа, как будет работать основание под зданием. Чтобы разобраться с этим, нужны геологические сведения и расчёт. Одного повышения видимой поверхности недостаточно.

Вода на таком участке тоже требует разного подхода. Дождевая вода может стекать по территории; по рельефу обсуждают, как организовать её отвод. Подземная вода находится в грунте, и её положение изучают при геологических изысканиях. Топоплан не описывает подземную воду, а запись её уровня в отчёте не показывает, какими сделать уклоны двора.

Само расположение ниже дороги ещё не даёт оснований назначать дренаж или направлять воду в видимую канаву. Сначала нужно определить источник воды, задачу её отвода и подходящий для этого объекта способ. При этом учитывают окружающую территорию. Без этих сведений совет «отвести воду» не объясняет владельцу, какие работы действительно нужны.

Практический вывод для такого участка — определить высоту пола, согласовать с ней въезд, обосновать основание и продумать отвод воды до того, как начнутся подсыпка и другие работы. Чтобы для этого хватило сведений, будущую застройку и предполагаемые изменения рельефа учитывают при заказе исследований.

Что обсудить перед заказом исследований

Начните с местоположения участка и описания дома. Расскажите, какие размеры, этажность и конструкцию рассматриваете, будет ли подвал и собираетесь ли вы менять высоты территории. На первом разговоре проект может ещё уточняться. Отделите уже принятые решения от пожеланий: исполнителю важно знать, какой дом вы собираетесь строить.

Передайте документы, которые у вас есть: материалы об участке, планы, предварительные чертежи дома, результаты прежних исследований. Объясните, откуда получен каждый документ и к чему он относится. Самостоятельно сводить их в техническое заключение не нужно. Исполнитель оценит, какие сведения можно использовать, а какие предстоит получить.

Старый отчёт по своему участку или материалы соседа тоже могут пригодиться для такой оценки. Возможность их использования зависит от места и времени исследований, изменений территории и задачи нового проекта. Поэтому прежние материалы стоит показать исполнителю, сохранив сведения об их происхождении. Они не становятся полноценной заменой исследований под ваш дом только потому, что относятся к соседней земле или имеют знакомое название.

До согласования объёма работ обсудите с проектировщиком предварительное место дома. Если выбираете между несколькими вариантами, сообщите обо всех. Исследования должны учитывать предполагаемую застройку: иначе после выбора другого места может оказаться, что для дома или въезда сведений недостаточно. Исполнителю нужно знать, какой вариант принят, а какие ещё рассматриваются.

Затем согласуйте задачу, охват работ и результат. Задание описывает объект, переданные исходные материалы и сведения, которые нужно получить для проектирования. Программу разрабатывает исполнитель — в ней он определяет состав, объём и методы работ. Информация о доме помогает обосновать программу; владельцу важно понимать, почему в предложение включены именно эти работы.

Уточните, что войдёт в технический отчёт, какую территорию покажет план и в каком виде будут переданы результаты. Заранее выясните, сможет ли проектировщик работать с предложенными файлами. Если каких-то исходных сведений пока нет, договоритесь, как их уточнить. Содержание заказа полезнее оценивать до выезда, чем после него судить о результате только по числу скважин или листов отчёта.

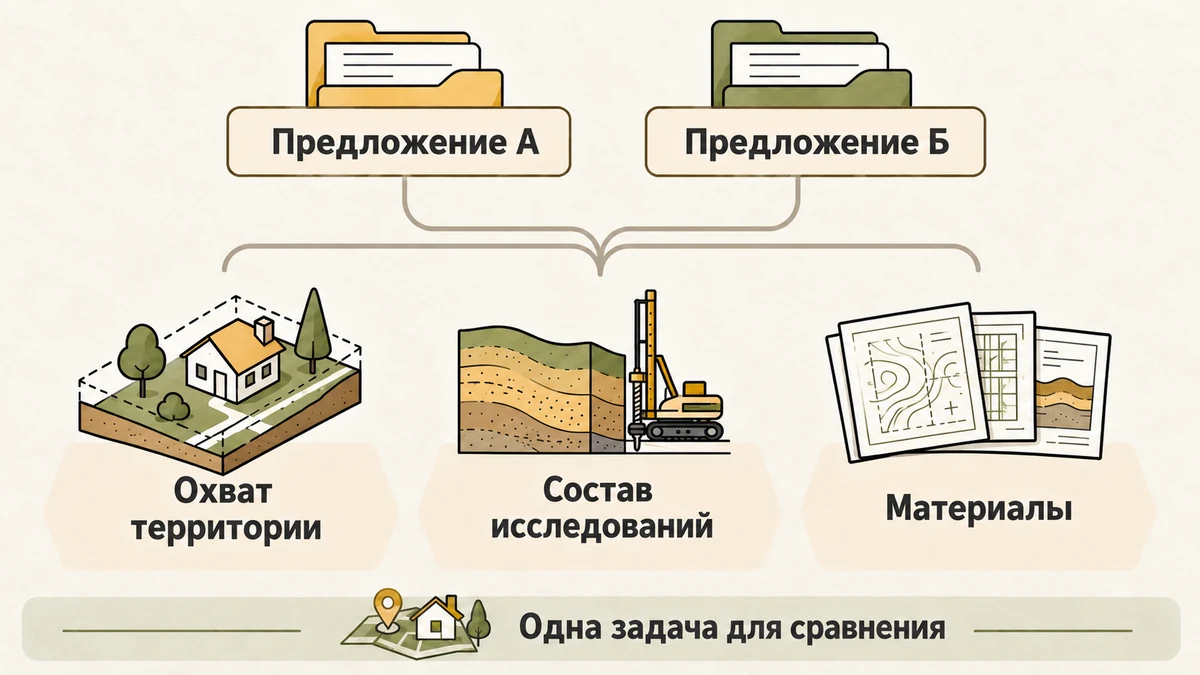

При сравнении предложений разных исполнителей используйте одно описание дома и участка. Сопоставляйте охват территории, состав исследований и выдаваемые материалы. Под одинаковыми названиями «геология» и «топосъёмка» могут предлагать разный состав работ. Попросите пояснить различия через конкретный результат: какие сведения получит проектировщик и что сможет на их основе определить.

Что проверить в полученных материалах

При получении результатов проверьте то, что можете сопоставить со своим заказом:

• Материалы относятся к вашему участку, а охват работ совпадает с согласованным.
• Показано положение точек исследований относительно предполагаемого дома.
• Указаны даты работ и условия наблюдений, в том числе за водой.
• Переданы согласованные материалы и форматы, понятны обозначенные ограничения.
• Указаны системы координат и высот, с которыми будут работать в проекте.

Если непонятно, где проводились исследования или к какой территории относится план, попросите исполнителя показать это по документам. Здесь задача владельца — сверить полученный комплект с заказом. Проверку достаточности сведений для расчёта основания и размещения дома проводит тот, кто будет принимать проектные решения.

Передайте проектировщику оба комплекта целиком, включая приложения. Ему нужно сопоставить исследованные точки с местом дома, проверить план территории и принятые исходные сведения. Пересказ о «хорошем грунте» или фотография одной страницы с выводом не передают содержание отчёта и условия его применения. Полный комплект позволяет оценить, хватает ли результатов для намеченного здания.

Если после исследований существенно изменились дом или его положение, покажите проектировщику, что именно поменялось. Вместе с исполнителем он оценит, достаточно ли изучено для обновлённого проекта и что потребуется дополнить. Переделывать все исследования автоматически не нужно: сначала выясняют, каких сведений не хватает.

Отчёт и топоплан остаются исходными материалами для проектирования. Их приёмка помогает перейти к проекту с понятным составом сведений: что исследовано, для какого дома и с какими ограничениями результаты можно использовать.

С чего начать подготовку участка

Если вы планируете каменный дом в Калининграде или области, обсудите с RightHouse подготовку участка к проектированию и строительству. Для первого разговора достаточно назвать местоположение, рассказать о предполагаемом доме и передать документы, которые уже есть. Сложное техническое досье для этого не требуется.

Расскажите и о том, что хотите продумать заранее: месте дома, высоте входа, въезде с дороги или воде на участке. Если исследования уже выполнены, обсуждение можно начать с готовых материалов. Если только планируются — с того, какие сведения понадобятся для будущего дома.

Обсудить подготовку к строительству можно по телефону +7 921 615 62 00.
